張新平? 張紅潮
【摘要】陶瓷澆道管制品在鑄造行業已得到了廣泛的使用。本文僅介紹寶雞華光鑄材公司新研發的鑄造用紙質澆道管產品以及在鑄造行業應用的優勢及前景。
【關鍵詞】 鑄造；紙質澆道管；消失模；
現代裝備制造工業的發展，將促使鑄造新技術與新材料的發展。對鑄件的需求量會越來越大，技術要求也越來越高，并向著薄壁、復雜、大型、整體的方向發展。在工業現代化鑄造技術和工藝中，金屬液的澆注過程對鑄件質量影響非常之大。尤其是較為復雜的大型整體薄壁鑄件，采用優良的澆道產品是保證鑄件表面及內部質量及鑄件尺寸精確等技術指標達標的關鍵。
我公司積十多年專業生產鑄造用陶瓷澆道管、纖維復合型保溫冒口套、自發熱保溫冒口套的制造經驗，公司有多年經過專業培訓的熟練技工。企業已通過[S09001:2008質量體系認證]；OHSMS28001：2011職業健康安全管理體系認證；[SO14001:2004環境管理體系認證。擁有成套的檢測設施，產品穩定。企業擁有25項國家專利，生產技術和研發能力在行業處于國內領先水平。鑄造用紙質澆道管產品是公司專業研發團隊和西安交通大學等科研院所專家教授通力合作經4年的反復實踐研發而成，我公司的鑄造用紙質澆道管在國內屬首創，它將是鑄造用澆道管的一場革命。經過2016年一年多時間在鑄造行業特別是消失模鑄造的應用顯現出的優勢顯著，前景非常遠大。
1、紙質澆道管簡介

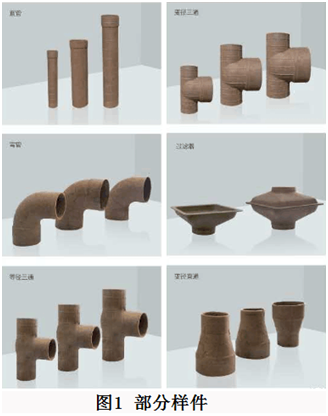

鑄造用紙質澆道選用的原輔材料有紙漿纖維、耐高溫材料和粘接材料、增強劑、防潮劑等，成型工藝采用先進的專業制成設備。在特定的壓力下，通過設計的模具成型，經干燥、整形等工序制作成各種規格空心管狀制品。紙質澆道管具備綠色、環保、節能的紙質澆道管以所具備新材料特性，在鑄型澆注前安裝澆道，可根椐鑄件澆注系統設計的鐵水流量、流向需要進行選擇澆道管直徑、變徑、轉彎、三通、四通等（如圖1所示），長度可隨意切割，方便靈活。

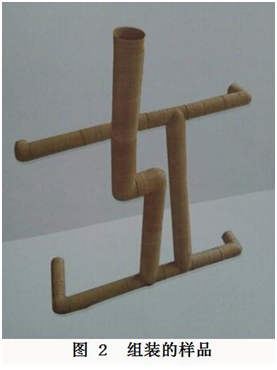

澆注系統所用澆道管及管件承插口連接，既牢固且密封。研發目標是為了取代傳統的砂型澆道和泡沫塑料澆道組成的澆注系統，成為陶瓷管澆道的最佳替代品。華光鑄材公司經過不懈努力完成紙質澆道管及管件的研發試制并批量生產(如圖2所示)，
在使用的過程中，遇到一家曾經使用國外同類產品的工廠，使用我們?nèi)A光鑄材的紙質澆道管后的效果證實完全可以和國外的同類產品相媲美。紙質澆道管安裝使用極為靈活方便，能有效降低消失模鑄造因澆注系統而產生的黑點和白點缺陷的幾率，從而提升鑄件的品質和成品率，使用我公司紙質澆道管的鑄造企業因鑄件質量的顯著提升，市場競爭力明顯提高。
2、使用紙質澆道管的優勢/優點
紙質澆道管用于消失模鑄造（實型鑄造），可通過其澆注金屬液順暢流入消失模鑄型內。薄壁和平滑的澆注口（紙質澆道管）使得澆注后澆注系統的金屬殘留量降到最低，并可減少澆注時金屬液產生紊流的幾率，節省澆注時間，保證澆注質量，同時，由于它良好的保溫效果，可有效減少進入鑄型的金屬液熱損失，保證金屬液有足夠的流動性，防止在澆鑄過程中過早結殼等現象的發生。紙質澆道管產品尺寸精確，易于與泡沫橫澆道或內澆道連結，安裝使用方便；強度高、耐高溫、抗沖刷能力強；可減少澆鑄時“反噴”發生率，杜絕掉砂，可消除鑄件黑點，防止夾砂等。
2.1保持澆注溫度，通過金屬液進入鑄型的溫度
消失模鑄造直澆道一般采用泡沫塑料白模制作，其泡沫塑料熱溶、裂解、氣化消耗大量熱量，使進入鑄型的金屬液熱損失大大提高，從而降低了金屬液注入的溫度。為了滿足整個澆鑄過程對金屬液的要求，一味采用過高的澆注溫度不但影響鑄件的基本性能，同時帶來工藝上的麻煩，譬如需提高涂料的耐火度等。采用紙質澆道管，因其保溫隔熱性能好，減少了金屬液流股向干砂傳熱的熱損耗，相對的提高或保持了澆注溫度，使金屬液充型快速、平穩。
2.2避免反噴
除了大型鑄件外，對組串、組模的中型鑄件，經直澆道金屬液比較多，也就是白模的量比較多即直徑（截面積）較大，砂箱較高（直澆道較長），白模的材料經常用EPS、STMMA(EPMMA)尤其是后者在一定溫度區間，發氣量大，往往引發反噴，造成澆注操作工被燒傷事故。采用紙質澆道管，澆注初始沒有了白模，可以消除因白模帶來的反噴，同時避免因噴液帶來的不安全等問題。
2.3堵絕掉砂
采用紙質澆道管，澆口杯及直澆道與橫澆道連接處沒有白模，空心紙質澆道管的耐火度高，就不會引發掉砂、落砂、沖砂而出現干砂掉入鑄件，可完全避免此類情況，提高了鑄件的內在質量。
2.4可消除鑄件黑點
紙質澆道管能達到較好的保溫絕熱，相對提高進入鑄型的金屬液溫度，同時泡沫塑料量的減少（紙質澆道管取代了白模直澆道），使得有足夠的熱量將EPS或EPMMA熱解、氣化，尤其是EPS液化量大幅減低，有充分熱量裂解、氣化而逸出涂料層外，避免了剩余的碳化物殘留在鑄件內形成“黑點”，減少和避免積碳、皺皮缺陷的形成。
2.5防止夾砂
紙質澆道管沒有白模可以避免直澆道引發落砂、沖砂而導致鑄件夾砂。如果再在直澆道下端嵌入耐火過濾網，更使金屬液澆入澆口杯直澆道后的渣（雜質）堵在鑄型之外，從而預防夾砂、夾雜缺陷。
3、紙質澆道管及管件的應用
華光鑄材（HuaGuang ZhuCai）作為提供鑄造工程澆注系統全套產品和解決方案的專業公司，對鑄造行業具有更豐富的經驗，從產品設計和生產到現場技術指導服務等一系列完整的作業流程，最大化地滿足用戶需求。

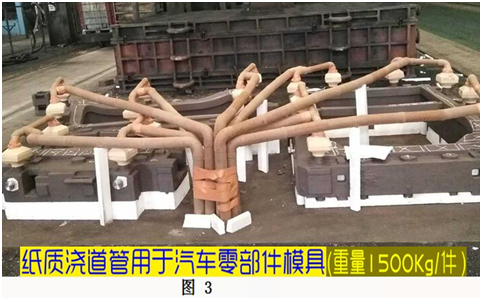

華光鑄材公司生產的陶瓷澆道產品/紙質澆道管產品具有尺寸精確、強度高、耐高溫、抗沖刷能力強、保溫效果好、安裝使用靈活方便等優點，公司生產的常規尺寸齊全。根據2017年第一季度的數據分析，紙質澆道管使用在汽車零部件及模具行業居多，顯示了除在消失模鑄造上的優點之外，在樹脂砂工藝生產鑄鐵件方面也具有很廣闊前景，而且大件居多（見圖3所示）。
此外，公司有科技實力可以根據客戶需求“量身定制”進行專門設計和生產專用產品。
寶雞華光鑄材科技公司總經理張新平先生攜公司全體員工熱忱歡迎鑄造界的老前輩們、專家學者及業內的朋友們來我們公司指導工作、實地考察。
